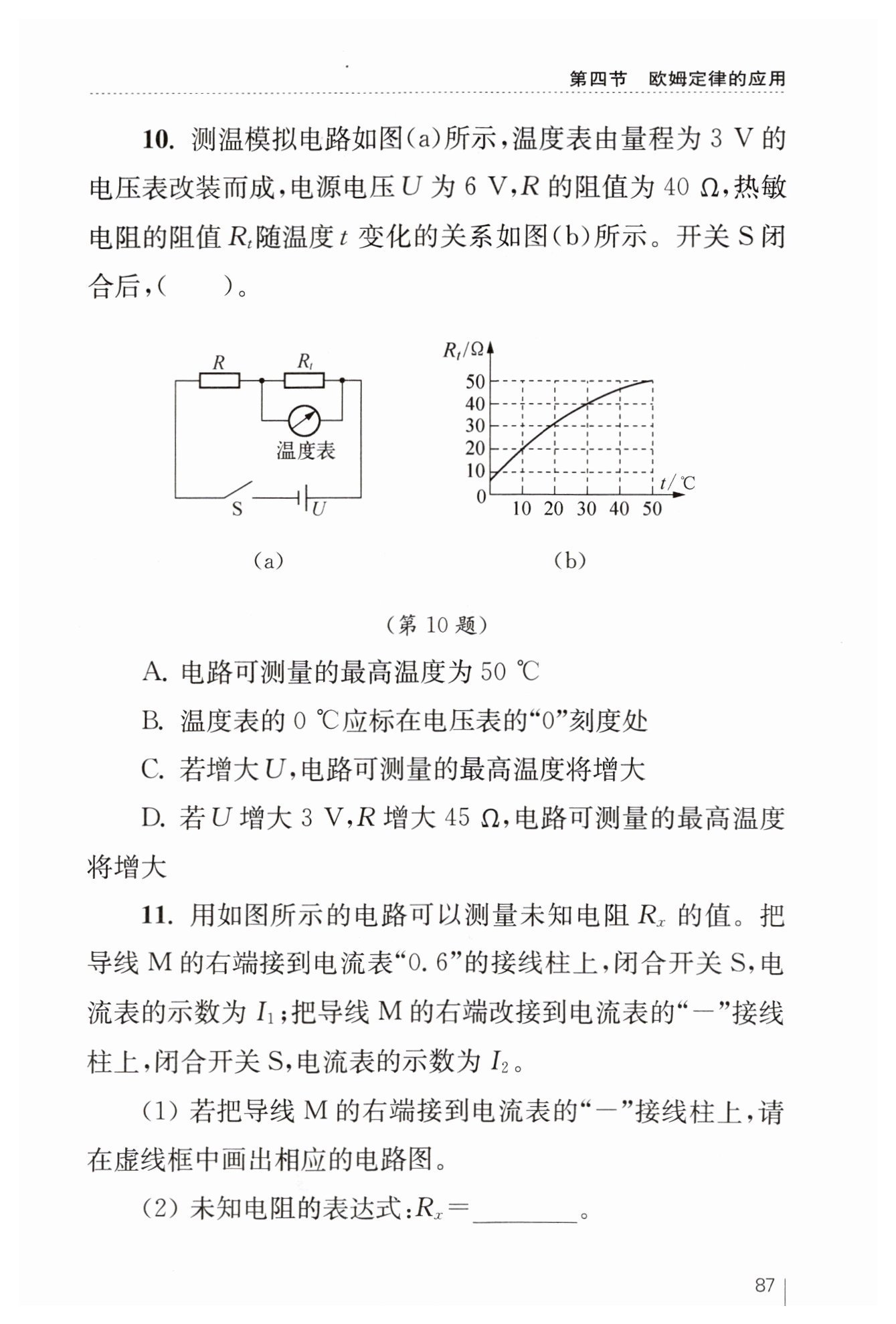

解：由圖(a)知，R與R?串聯(lián)，電壓表測R?兩端電壓U?，量程3V，故U?max=3V。
A. 電路電流I=(U-U?)/R=(6V-3V)/40Ω=0.075A，R?max=U?max/I=3V/0.075A=40Ω。由圖(b)，R?=40Ω時t=30℃≠50℃，A錯誤。
B. 0℃時，由圖(b)得R?=10Ω，總電阻R總=R+R?=50Ω，I'=U/R總=6V/50Ω=0.12A，U?'=I'R?=0.12A×10Ω=1.2V≠0V，B錯誤。
C. 增大U，U?max仍為3V，I=(U'-3V)/R，R?max=3V/I=3V·R/(U'-3V)，U'增大則R?max減小，由圖(b)知t降低，C錯誤。
D. U增大3V后U''=9V，R增大45Ω后R''=85Ω，I''=(U''-U?max)/R''=(9V-3V)/85Ω=6/85A，R?''=U?max/I''=3V/(6/85A)=42.5Ω。由圖(b)，R?增大時t升高，42.5Ω＞40Ω，故t增大，D正確。
答案：D
