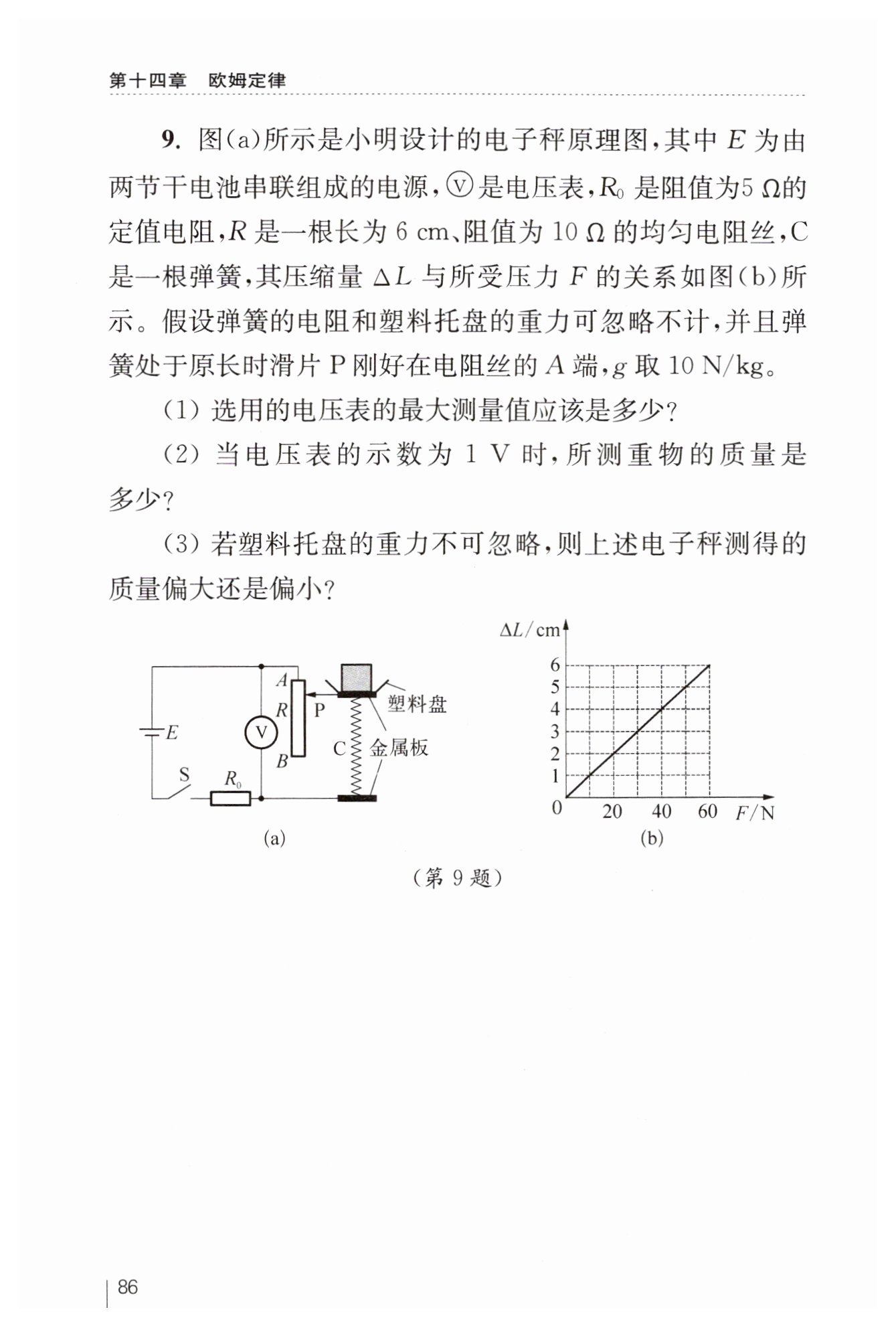

(1) 解：電源電壓$E = 2×1.5V = 3V$。當滑片P在B端時，電壓表測量電阻絲R兩端電壓，此時電路總電阻$R_{總}=R_{0}+R = 5\Omega + 10\Omega = 15\Omega$，電路電流$I=\frac{E}{R_{總}}=\frac{3V}{15\Omega}=0.2A$，電壓表示數$U = IR = 0.2A×10\Omega = 2V$，故電壓表最大測量值為$2V$。
(2) 解：電壓表示數$U' = 1V$時，電路電流$I'=\frac{U'}{R_{AP}}$，又$I'=\frac{E}{R_{0}+R_{AP}}=\frac{3V}{5\Omega + R_{AP}}$，則$\frac{1V}{R_{AP}}=\frac{3V}{5\Omega + R_{AP}}$，解得$R_{AP}=2.5\Omega$。電阻絲單位長度電阻$\frac{10\Omega}{6cm}=\frac{5}{3}\Omega/cm$，則$AP$長度$L=\frac{2.5\Omega}{\frac{5}{3}\Omega/cm}=1.5cm$，彈簧壓縮量$\Delta L = 6cm - 1.5cm = 4.5cm$。由圖知$\Delta L = 0.1F$（$F$單位N，$\Delta L$單位cm），則$F=\frac{4.5cm}{0.1cm/N}=45N$，質量$m=\frac{F}{g}=\frac{45N}{10N/kg}=4.5kg$。
(3) 偏小。
