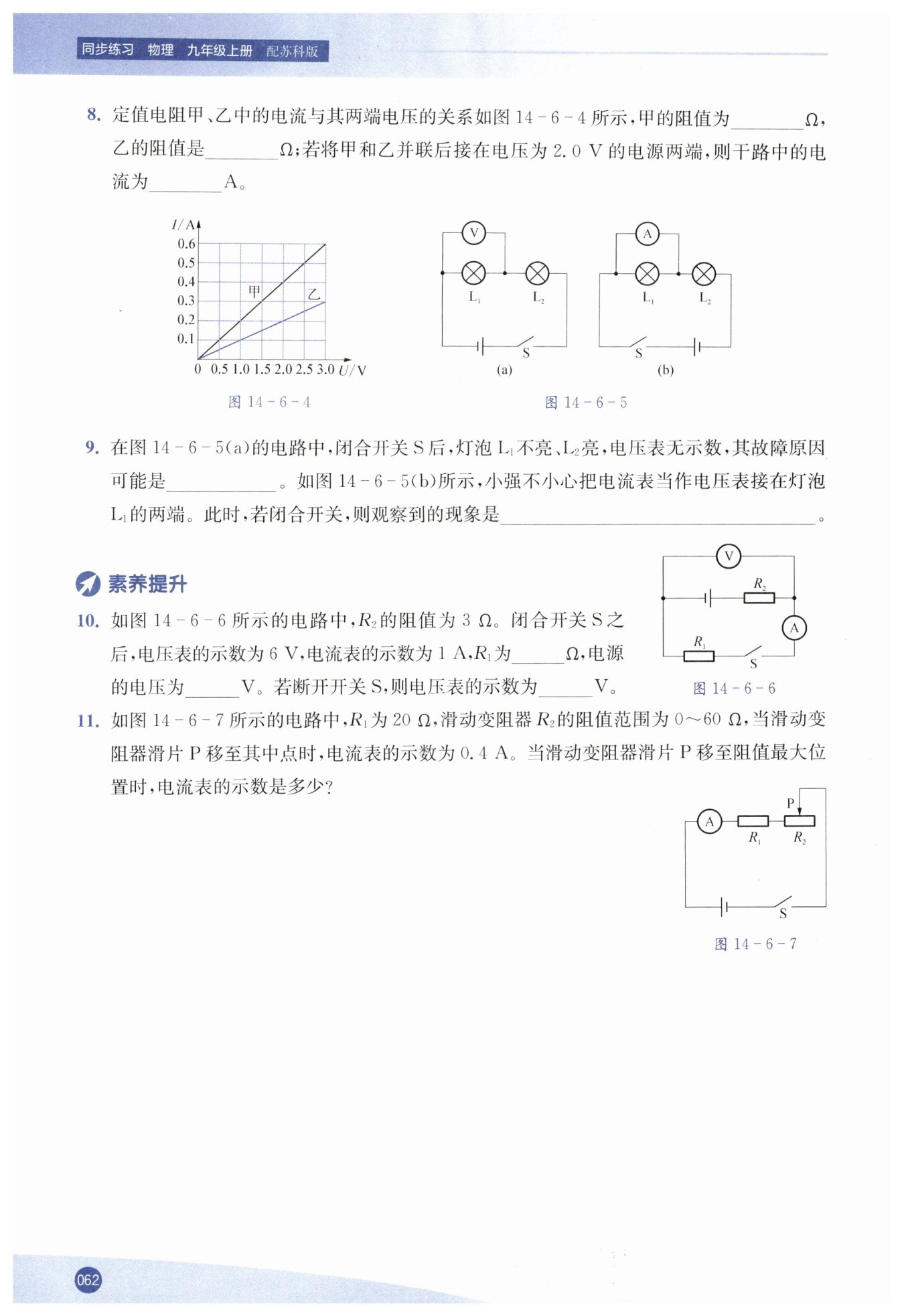

第62頁

信息發布者：

0.6

L?短路

 燈泡L?不亮、L?亮，電流表有示數

 由電路圖可知，$R_1$與$R_2$串聯，電流表測電路中的電流。

 當滑動變阻器滑片$P$移至中點時，$R_2$接入電路的阻值為$R_{2中}=\frac{60\Omega}{2}=30\Omega，$此時總電阻$R_{總1}=R_1+R_{2中}=20\Omega+30\Omega=50\Omega。$

 根據$I=\frac{U}{R}，$電源電壓$U=I_1R_{總1}=0.4\,\text{A}\times50\Omega=20\,\text{V}。$

 當滑片$P$移至阻值最大位置時，$R_2$接入電路的阻值為$60\Omega，$此時總電阻$R_{總2}=R_1+R_2=20\Omega+60\Omega=80\Omega。$

 則此時電流表的示數$I_2=\frac{U}{R_{總2}}=\frac{20\,\text{V}}{80\Omega}=0.25\,\text{A}。$

 答：當滑動變阻器滑片$P$移至阻值最大位置時，電流表的示數是$0.25\,\text{A}。$

【答案】：
5 10 0.6

【解析】：
由圖可知，當甲兩端電壓$U_{甲}=2.0\ V$時，通過甲的電流$I_{甲}=0.4\ A$，根據$R=\frac{U}{I}$，甲的阻值$R_{甲}=\frac{2.0\ V}{0.4\ A}=5\ \Omega$；
當乙兩端電壓$U_{乙}=2.0\ V$時，通過乙的電流$I_{乙}=0.2\ A$，乙的阻值$R_{乙}=\frac{2.0\ V}{0.2\ A}=10\ \Omega$；
甲和乙并聯后接在電壓為$2.0\ V$的電源兩端，此時通過甲的電流$I_{甲}=0.4\ A$，通過乙的電流$I_{乙}=0.2\ A$，干路電流$I=I_{甲}+I_{乙}=0.4\ A+0.2\ A=0.6\ A$。
5；10；0.6

【答案】：
6 9 9

【解析】：
閉合開關S后，$R_1$與$R_2$串聯，電壓表測$R_1$兩端電壓$U_1=6\ V$，電流表測電路電流$I=1\ A$。
由$I=\frac{U}{R}$得，$R_1=\frac{U_1}{I}=\frac{6\ V}{1\ A}=6\ \Omega$。
$R_2$兩端電壓$U_2=IR_2=1\ A×3\ \Omega=3\ V$，電源電壓$U=U_1+U_2=6\ V+3\ V=9\ V$。
斷開開關S，電壓表串聯接入電路，示數等于電源電壓，為$9\ V$。
6 9 9

【答案】：
0.25 A

【解析】：
解：當滑片在中點時，$R_{2中}=\frac{60\Omega}{2}=30\Omega$，總電阻$R_{總1}=R_1 + R_{2中}=20\Omega + 30\Omega=50\Omega$，電源電壓$U=I_1R_{總1}=0.4A×50\Omega=20V$。
當滑片在最大位置時，$R_{2大}=60\Omega$，總電阻$R_{總2}=R_1 + R_{2大}=20\Omega + 60\Omega=80\Omega$，電流表示數$I_2=\frac{U}{R_{總2}}=\frac{20V}{80\Omega}=0.25A$。
0.25 A
