電子課本網 › 第61頁

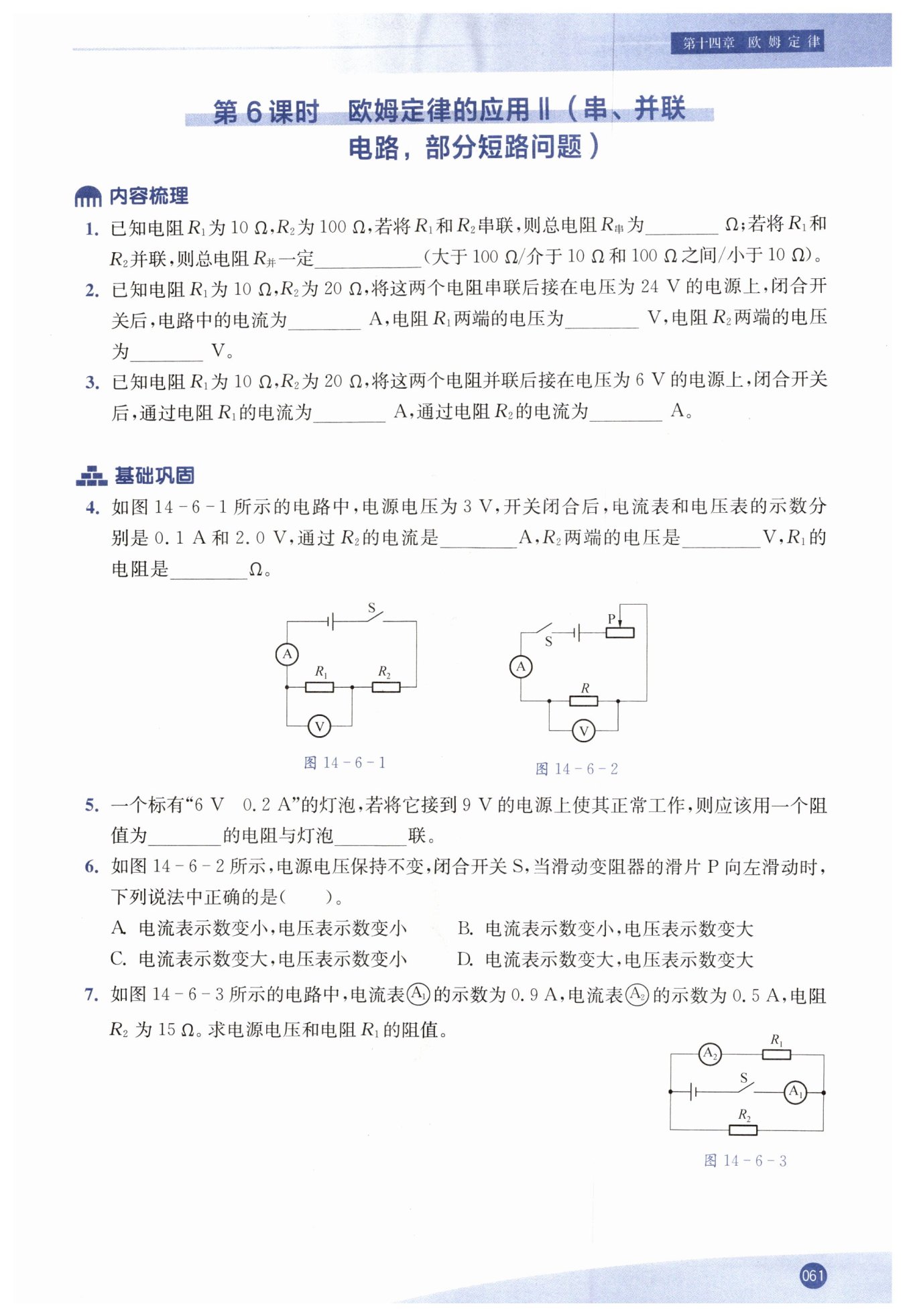

第61頁

信息發布者：
110
小于10Ω
0.8
8
16
0.6
0.3
0.1
1.0
20
15Ω
串
D
由電路圖可知，$R_1$與$R_2$并聯，電流表$A_1$測干路電流，電流表$A_2$測$R_1$支路的電流。
已知干路電流$I = 0.9\,\text{A}，$通過$R_1$的電流$I_1=0.5\,\text{A}，$則通過$R_2$的電流：
$I_2=I - I_1=0.9\,\text{A}-0.5\,\text{A}=0.4\,\text{A}$
因并聯電路各支路兩端電壓相等，電源電壓$U$等于$R_2$兩端電壓：
$U=I_2R_2=0.4\,\text{A}\times15\,\Omega = 6\,\text{V}$
電阻$R_1$的阻值：
$R_1=\frac{U}{I_1}=\frac{6\,\text{V}}{0.5\,\text{A}}=12\,\Omega$
答：電源電壓為$6\,\text{V}，$電阻$R_1$的阻值為$12\,\Omega。$
【答案】：
0.8 8 16

【解析】：
串聯電路總電阻$R=R_1+R_2=10\ \Omega + 20\ \Omega=30\ \Omega$
電路中的電流$I=\frac{U}{R}=\frac{24\ V}{30\ \Omega}=0.8\ A$
電阻$R_1$兩端的電壓$U_1=IR_1=0.8\ A×10\ \Omega=8\ V$
電阻$R_2$兩端的電壓$U_2=IR_2=0.8\ A×20\ \Omega=16\ V$
0.8 8 16
【答案】：
0.6 0.3

【解析】：
已知電阻并聯，電源電壓$ U = 6\ V $。
對于$ R_1 = 10\ \Omega $，根據歐姆定律$ I = \frac{U}{R} $，通過$ R_1 $的電流$ I_1 = \frac{U}{R_1} = \frac{6\ V}{10\ \Omega} = 0.6\ A $。
對于$ R_2 = 20\ \Omega $，通過$ R_2 $的電流$ I_2 = \frac{U}{R_2} = \frac{6\ V}{20\ \Omega} = 0.3\ A $。
0.6 0.3
【答案】：
0.1 1.0 20

【解析】：
通過$R_2$的電流是$0.1$A,$R_2$兩端的電壓是$1.0$V,$R_1$的電阻是$20$Ω。
【答案】：
15Ω 串

【解析】：
燈泡正常工作時電壓$U_{L}=6\ V$，電流$I=0.2\ A$。電源電壓$U=9\ V$，需串聯電阻分壓。串聯電阻兩端電壓$U_{R}=U - U_{L}=9\ V-6\ V=3\ V$。串聯電路電流處處相等，通過電阻的電流$I_{R}=I=0.2\ A$。由$I=\frac{U}{R}$得，電阻阻值$R=\frac{U_{R}}{I_{R}}=\frac{3\ V}{0.2\ A}=15\ \Omega$。
15Ω 串
【答案】：
D

【解析】：
由電路圖可知，定值電阻與滑動變阻器串聯，電壓表測定值電阻兩端電壓，電流表測電路電流。
當滑片P向左滑動時，滑動變阻器接入電路的電阻變小，電路總電阻$R_{總}$變小。
電源電壓$U$不變，由$I=\frac{U}{R_{總}}$可知，電路電流$I$變大，電流表示數變大。
定值電阻$R$不變，由$U=IR$可知，定值電阻兩端電壓變大，電壓表示數變大。
結論：電流表示數變大，電壓表示數變大，選D。
【答案】：
6 V 12Ω

【解析】：
解：由電路圖可知，$R_1$與$R_2$并聯，電流表$A_1$測干路電流，電流表$A_2$測$R_1$支路的電流。
通過$R_2$的電流：$I_2 = I - I_1 = 0.9\,A - 0.5\,A = 0.4\,A$
電源電壓：$U = I_2 R_2 = 0.4\,A × 15\,\Omega = 6\,V$
電阻$R_1$的阻值：$R_1 = \frac{U}{I_1} = \frac{6\,V}{0.5\,A} = 12\,\Omega$
電源電壓為$6\,V$，電阻$R_1$的阻值為$12\,\Omega$。
