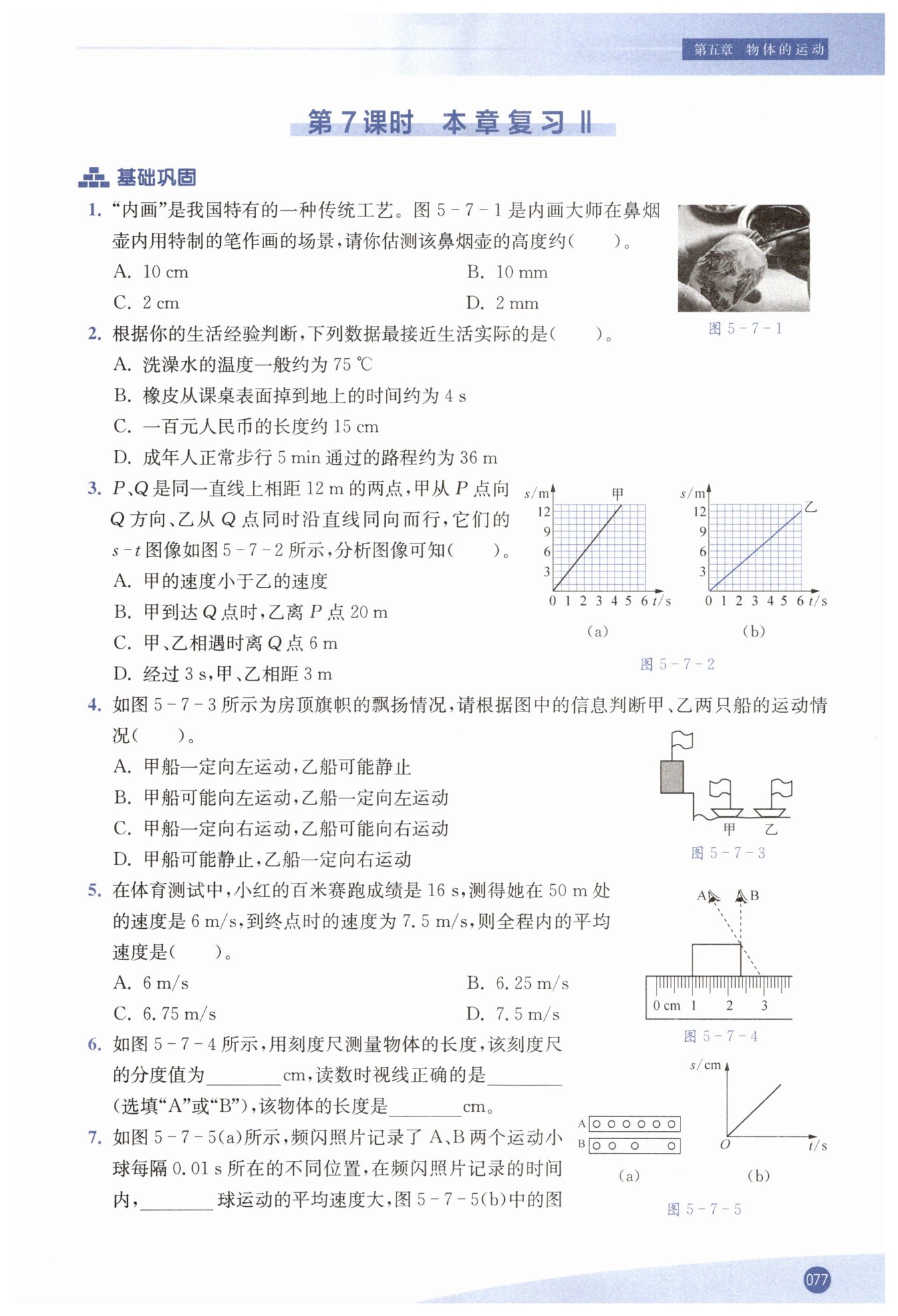

由圖像得：
甲的速度：$v_{甲}=\frac{s_{甲}}{t_{甲}}=\frac{12\ m}{4\ s}=3\ m/s$
乙的速度：$v_{乙}=\frac{s_{乙}}{t_{乙}}=\frac{12\ m}{6\ s}=2\ m/s$
A. $v_{甲}=3\ m/s＞v_{乙}=2\ m/s$，A錯誤。
B. 甲到達Q點用時$t=4\ s$，乙運動距離$s_{乙}=v_{乙}t=2\ m/s×4\ s=8\ m$，乙離P點距離：$12\ m+8\ m=20\ m$，B正確。
C. 設相遇時間為$t$，$v_{甲}t=12\ m+v_{乙}t$，$3t=12+2t$，$t=12\ s$，相遇時乙離Q點：$v_{乙}t=2\ m/s×12\ s=24\ m$，C錯誤。
D. 3s時，甲運動$s_{甲}=3\ m/s×3\ s=9\ m$，乙運動$s_{乙}=2\ m/s×3\ s=6\ m$，相距：$12\ m+6\ m-9\ m=9\ m$，D錯誤。
答案：B
