信息發布者：
$(1)解：由電路圖可知,電阻R_1與R_2串聯，電壓表測R_1兩$
$端的電壓，電流表測電路中的電流。因?yàn)榇?lián)電路中各處的$
$電流相等，所以通過R_2的電流I_2 = I = 0.5A。$
$(2)解：上述解題錯誤在于沒有考慮到電壓表測量的是R_1兩$
$端的電壓，而不是R_2兩端的電壓，根據串聯電路中總電壓$
$等于各分電壓之和，可得，R_2兩端的電壓U_2 = U - U_1 = 10V - 6V = 4V，由I = \frac{U}{R}可得，R_2 = \frac{U_2}{I} = \frac{4V}{0.5A} = 8\Omega。$

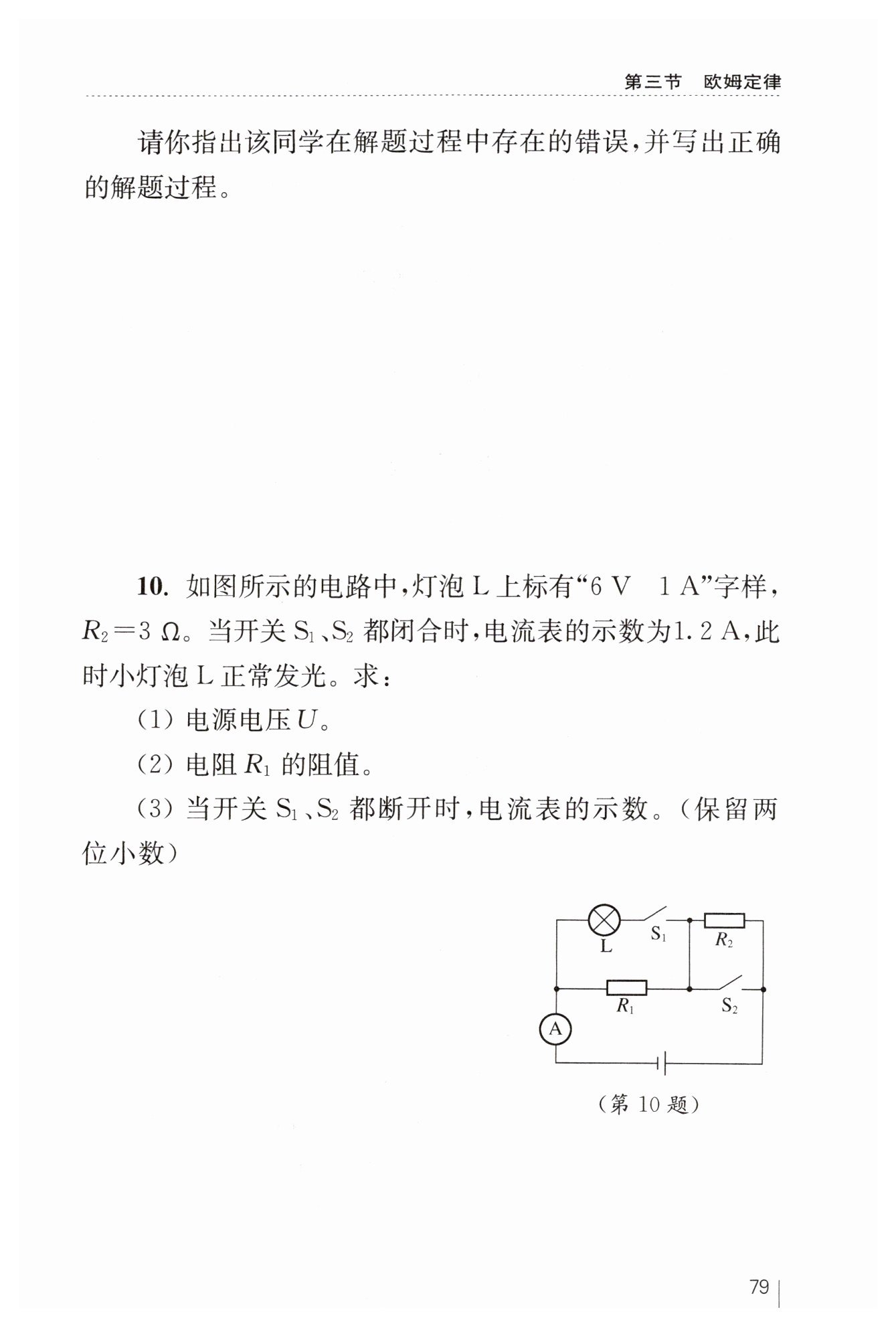

(1) 解：當開關$S_{1}$、$S_{2}$都閉合時，燈泡L與電阻$R_{1}$并聯，電流表測干路電流。
因小燈泡L正常發光，所以電源電壓$U = U_{L額}=6V。$
(2) 解：燈泡L正常發光時的電流$I_{L}=I_{L額}=1A，$干路電流$I = 1.2A。$
通過$R_{1}$的電流$I_{1}=I - I_{L}=1.2A - 1A=0.2A。$
由$I=\frac{U}{R}$得，$R_{1}=\frac{U}{I_{1}}=\frac{6V}{0.2A}=30Ω。$
(3) 解：當開關$S_{1}$、$S_{2}$都斷開時，$R_{1}$與$R_{2}$串聯，電流表測電路電流。
電路總電阻$R = R_{1}+R_{2}=30Ω + 3Ω=33Ω。$
電流表示數$I'=\frac{U}{R}=\frac{6V}{33Ω}\approx0.18A。$
(1) 解：當開關$S_{1}$、$S_{2}$都閉合時，燈泡L與電阻$R_{1}$并聯，電流表測干路電流。
因小燈泡L正常發光，所以電源電壓$U=U_{L額}=6V$。
(2) 解：燈泡L正常發光時的電流$I_{L}=I_{L額}=1A$，干路電流$I=1.2A$。
通過$R_{1}$的電流$I_{1}=I - I_{L}=1.2A - 1A=0.2A$。
由$I=\frac{U}{R}$得，$R_{1}=\frac{U}{I_{1}}=\frac{6V}{0.2A}=30Ω$。
(3) 解：當開關$S_{1}$、$S_{2}$都斷開時，$R_{1}$與$R_{2}$串聯，電流表測電路電流。
電路總電阻$R=R_{1}+R_{2}=30Ω + 3Ω=33Ω$。
電流表示數$I'=\frac{U}{R}=\frac{6V}{33Ω}\approx0.18A$。
答案：(1) 6V；(2) 30Ω；(3) 0.18A。
