【解析】：

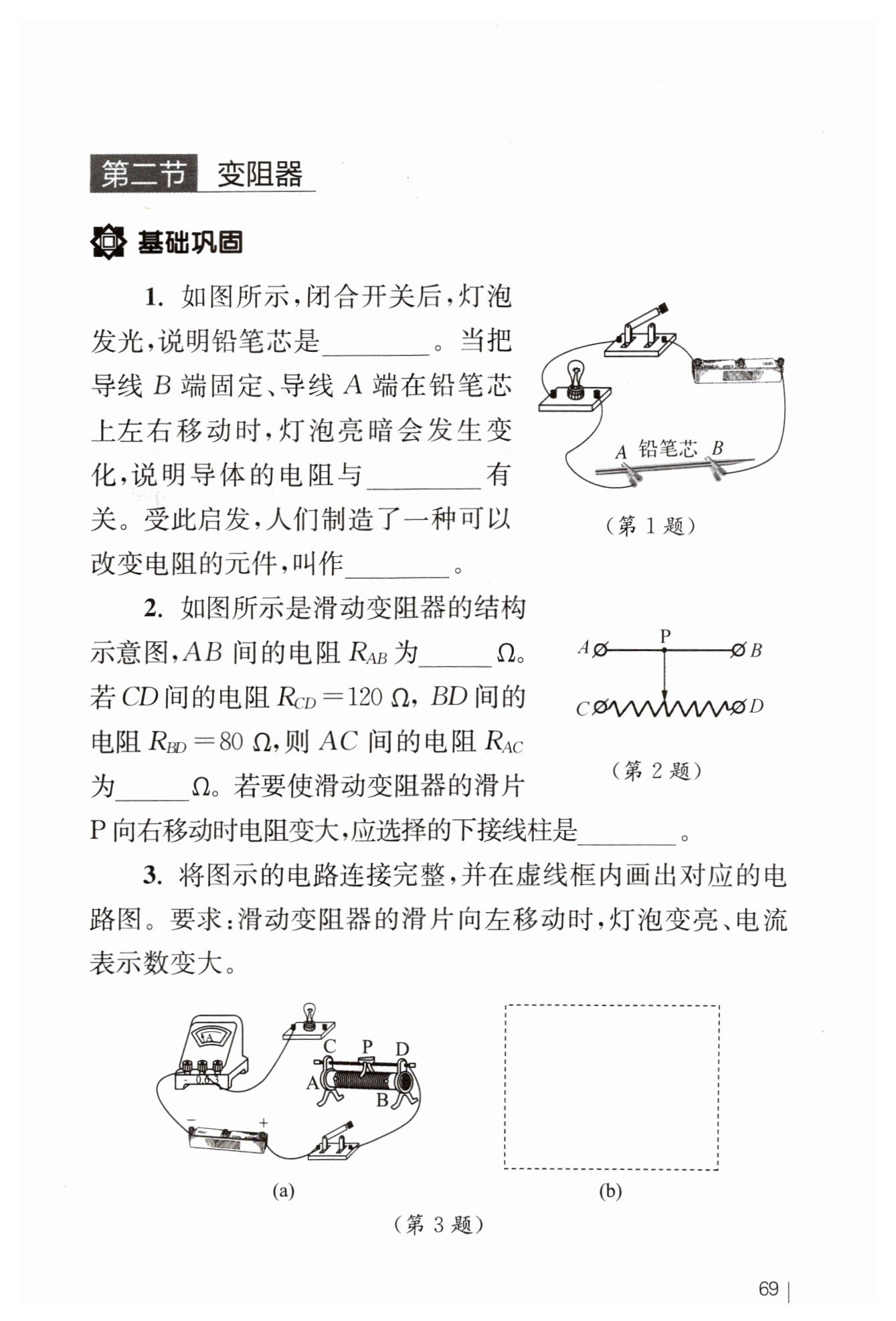

本題考查滑動變阻器的連接方式以及根據實物圖畫出電路圖的能力。滑動變阻器需“一上一下”連接，且滑片向左移動時燈泡變亮、電流表示數變大，說明滑動變阻器接入電路的電阻變小，所以應將滑動變阻器的左下接線柱接入電路。畫電路圖時，要注意各元件的連接順序與實物圖一致，且電路元件的符號要規范。
【答案】：
實物圖連接：
電路圖：
