電子課本網 第62頁

第62頁

信息發布者:
A
L?
1
L?
變小
【解析】:

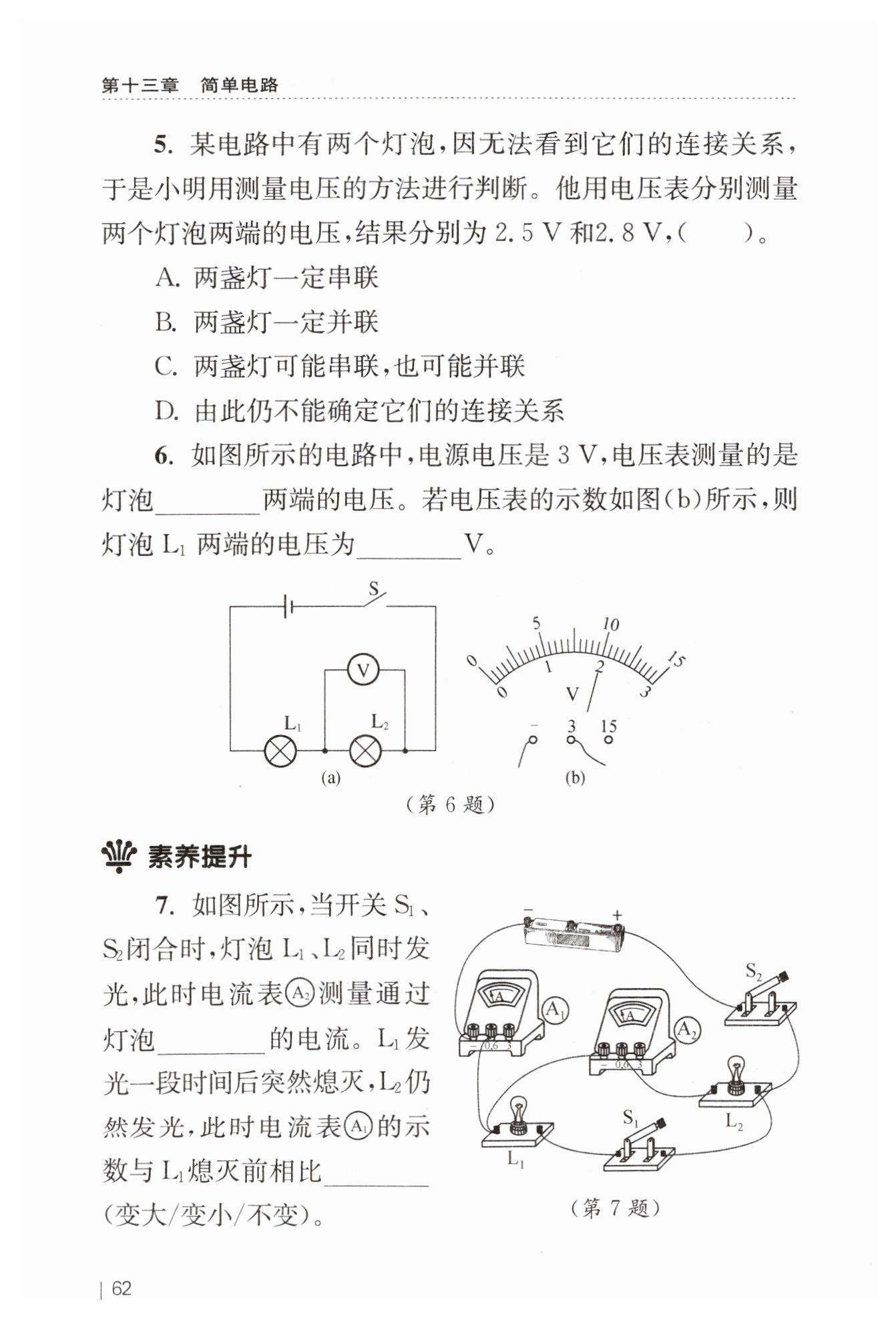

本題主要考查串聯電路和并聯電路的電壓特點。
在串聯電路中,如果兩個燈泡的規格相同,則它們兩端的電壓相等;如果規格不同,則它們兩端的電壓不相等。而在并聯電路中,各支路兩端的電壓都相等。
現在,我們知道兩個燈泡兩端的電壓分別為$2.5V$和$2.8V$,這兩個電壓值是不相等的。
如果兩燈串聯,由于電壓不等,說明兩燈泡的規格一定不同,這種情況是可能的。
如果兩燈并聯,由于并聯電路中各支路電壓相等,所以測量的結果不應該出現兩個不同的電壓值。
因此,我們可以確定,這兩個燈泡一定是串聯的。A選項正確,B、C、D選項錯誤。
【答案】:
A
解:當開關$S_1$、$S_2$閉合時,電流從電源正極出發,分為兩條支路,一條經過$L_2$、$A_2$、$S_2$,另一條經過$L_1$、$S_1$,然后兩條支路匯合經過$A_1$回到電源負極,所以$L_1$、$L_2$并聯,$A_2$與$L_2$串聯,測量通過$L_2$的電流。
$L_1$熄滅前,$A_1$測量干路電流,示數為通過$L_1$和$L_2$的電流之和;$L_1$熄滅后,電路為$L_2$的簡單電路,$A_1$測量通過$L_2$的電流,因?yàn)椴⒙?lián)電路各支路互不影響,$L_2$兩端電壓不變,電阻不變,通過$L_2$的電流不變,所以$A_1$示數變小。
$L_2$;變小
