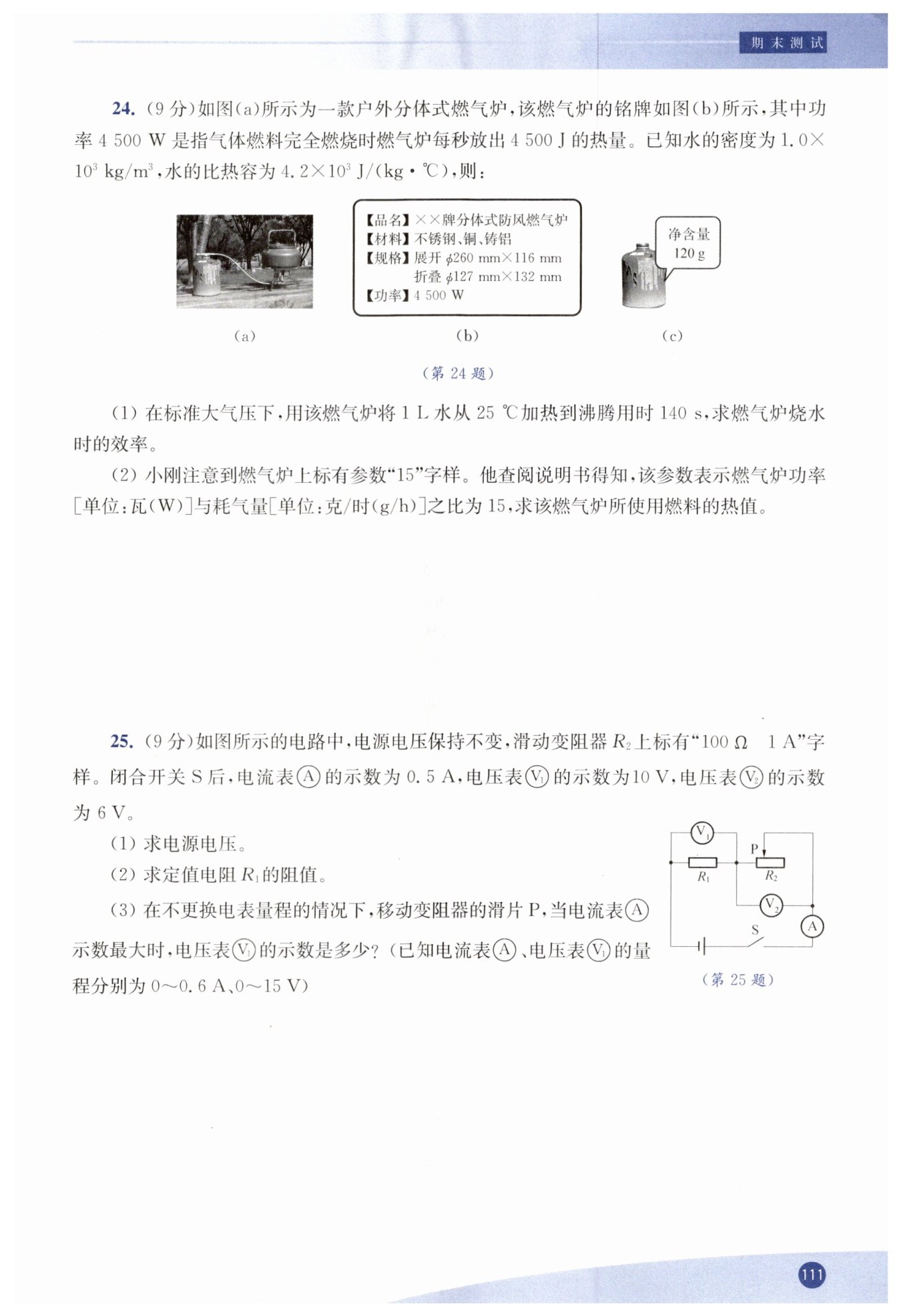

 （1）水的體積$V = 1\ \text{L} = 1\ \text{dm}^3 = 1 \times 10^{-3}\ \text{m}^3，$由$\rho=\frac{m}{V}$可得，水的質量：$m = \rho V=1.0\times 10^{3}\ \text{kg/m}^3\times1\times 10^{-3}\ \text{m}^3 = 1\ \text{kg}，$在標準大氣壓下，水的沸點為$100^{\circ}\text{C}，$水吸收的熱量：$Q_{\text{吸}}=cm(t - t_{0})=4.2\times 10^{3}\ \text{J/(kg}\cdot^{\circ}\text{C)}\times1\ \text{kg}\times(100^{\circ}\text{C}-25^{\circ}\text{C}) = 3.15\times 10^{5}\ \text{J}，$燃?xì)鉅t140s內放出的熱量：$Q_{\text{放}}=Pt = 4500\ \text{W}\times140\ \text{s}=6.3\times 10^{5}\ \text{J}，$燃?xì)鉅t燒水時的效率：$\eta=\frac{Q_{\text{吸}}}{Q_{\text{放}}}\times100\%=\frac{3.15\times 10^{5}\ \text{J}}{6.3\times 10^{5}\ \text{J}}\times100\% = 50\%；$

 （2）由題意可知，燃?xì)鉅t功率與耗氣量之比為15，即$\frac{P}{m_{\text{耗氣}}}=15\ \text{W}\cdot\text{h/g}，$則耗氣量：$m_{\text{耗氣}}=\frac{P}{15\ \text{W}\cdot\text{h/g}}=\frac{4500\ \text{W}}{15\ \text{W}\cdot\text{h/g}} = 300\ \text{g/h}，$1小時燃?xì)鉅t放出的熱量：$Q = Pt'=4500\ \text{W}\times3600\ \text{s}=1.62\times 10^{7}\ \text{J}，$由$Q = mq$可得，燃料的熱值：$q=\frac{Q}{m_{\text{耗氣}}}=\frac{1.62\times 10^{7}\ \text{J}}{0.3\ \text{kg}} = 5.4\times 10^{7}\ \text{J/kg}。$

 答：（1）燃?xì)鉅t燒水時的效率為$50\%；$（2）該燃?xì)鉅t所使用燃料的熱值為$5.4\times 10^{7}\ \text{J/kg}。$

 （1）由電路圖可知，$R_1$與$R_2$串聯，電壓表$V_1$測$R_1$兩端的電壓$U_1 = 10\space V，$電壓表$V_2$測$R_2$兩端的電壓$U_2=6\space V。$

 因為串聯電路中總電壓等于各分電壓之和，所以電源電壓：

 $U=U_1 + U_2=10\space V + 6\space V=16\space V$

 （2）串聯電路中電流處處相等，已知電流表示數$I = 0.5\space A，$即通過$R_1$的電流$I_1=I = 0.5\space A。$

 由歐姆定律$I=\frac{U}{R}$可得，$R_1$的阻值：

 $R_1=\frac{U_1}{I_1}=\frac{10\space V}{0.5\space A}=20\space \Omega$

 （3）電流表量程為$0\sim0.6\space A，$滑動變阻器允許通過的最大電流為$1\space A，$則電路中的最大電流$I_{\text{max}}=0.6\space A$（受電流表量程限制）。

 此時通過$R_1$的電流$I_{1\text{max}}=I_{\text{max}}=0.6\space A，$$R_1$兩端的電壓（即電壓表$V_1$的示數）：

 $U_{1\text{max}}=I_{1\text{max}}R_1=0.6\space A\times20\space \Omega=12\space V$

 因為$12\space V＜15\space V$（電壓表$V_1$量程），所以電壓表$V_1$的示數為$12\space V$

 答：（1）電源電壓為$16\space V；$（2）$R_1$的阻值為$20\space \Omega；$（3）電壓表$V_1$的示數是$12\space V。$

【答案】：
（1）16 V （2）20 Ω （3）12 V

【解析】：

(1)由電路圖可知，$R_{1}$與$R_{2}$串聯，電壓表$V_{1}$測$R_{1}$兩端的電壓，電壓表$V_{2}$測$R_{2}$兩端的電壓，電流表測電路中的電流。
因串聯電路中總電壓等于各分電壓之和，所以電源電壓：$U = U_{1}+U_{2}=10\ V+6\ V=16\ V$
(2)由$I = \frac{U}{R}$可得，定值電阻$R_{1}$的阻值：$R_{1}=\frac{U_{1}}{I}=\frac{10\ V}{0.5\ A}=20\ \Omega$
(3)滑動變阻器$R_{2}$上標有“$100\ \Omega\ 1\ A$”字樣，電流表量程為$0\sim0.6\ A$，則電路中的最大電流$I_{max} = 0.6\ A$。
此時電壓表$V_{1}$的示數：$U_{1\max}=I_{max}R_{1}=0.6\ A×20\ \Omega = 12\ V$，$12\ V＜15\ V$，未超過電壓表$V_{1}$的量程，所以電壓表$V_{1}$的示數為$12\ V$。
(1)$16\ V$
(2)$20\ \Omega$
(3)$12\ V$
