電子課本網 › 第106頁

第106頁

信息發布者：

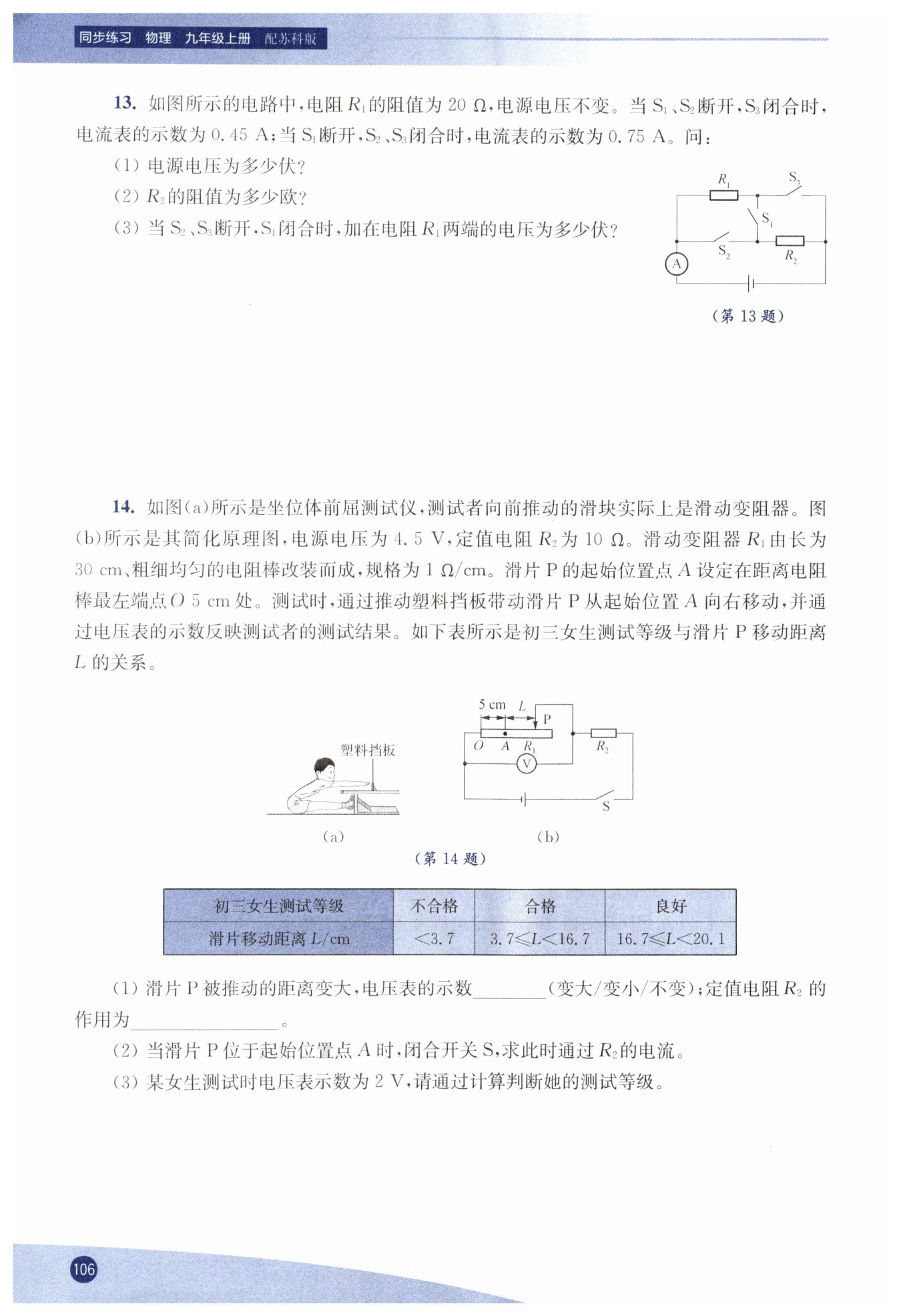

$解：(1)U_{ }=I_{ 1 }R_{ 1 }={ 0.45 }\ \text {A}×{ 20 }\ Ω={ 9}\ \text {V}$

$(2)I_2=I-I_1=0.75\ \text {A}-0.45\ \text {A}=0.3\ \text {A}$

$R_{ 2}=\frac {U_{ }}{I_{ 2}}=\frac {{ 9 }\ \text {V}}{{ 0.3 }\ \text {A}}={ 30 }Ω $

$(3)U_1=\frac {R_1}{R_1+R_2}U=\frac {20}{20+30}×9\ \text {V}=3.6\ \text {V} $

變大

串聯分壓且保護電路

解：(2)當滑片$P$位于起始位置點$A$時，$R_1 = 5\space cm×1\space\Omega/cm = 5\space\Omega$

電路總電阻$R = R_1 + R_2 = 5\space\Omega + 10\space\Omega = 15\space\Omega$

根據歐姆定律$I=\frac{U}{R}$，此時電路中的電流$I=\frac{4.5\space V}{15\space\Omega}=0.3\space A$

因?yàn)榇?lián)電路中電流處處相等，所以通過$R_2$的電流$I_2 = I = 0.3\space A$

(3)當電壓表示數$U_1 = 2\space V$時，$R_2$兩端電壓$U_2 = U - U_1 = 4.5\space V - 2\space V = 2.5\space V$

電路中的電流$I'=\frac{U_2}{R_2}=\frac{2.5\space V}{10\space\Omega}=0.25\space A$

此時$R_1$接入電路的電阻$R_1'=\frac{U_1}{I'}=\frac{2\space V}{0.25\space A}=8\space\Omega$

滑片$P$移動的距離$L=(8\space\Omega÷1\space\Omega/cm)-5\space cm = 3\space cm$

因?yàn)?3\space cm\lt3.7\space cm$，所以該女生測試等級為不合格。
