B

變小

溫度

升高,金屬絲電阻變大

0.5

3

10

24

16

不變

變大

電壓

3V

電壓一定時，通過導體的電流與其電阻成反比

【答案】：
B

【解析】：

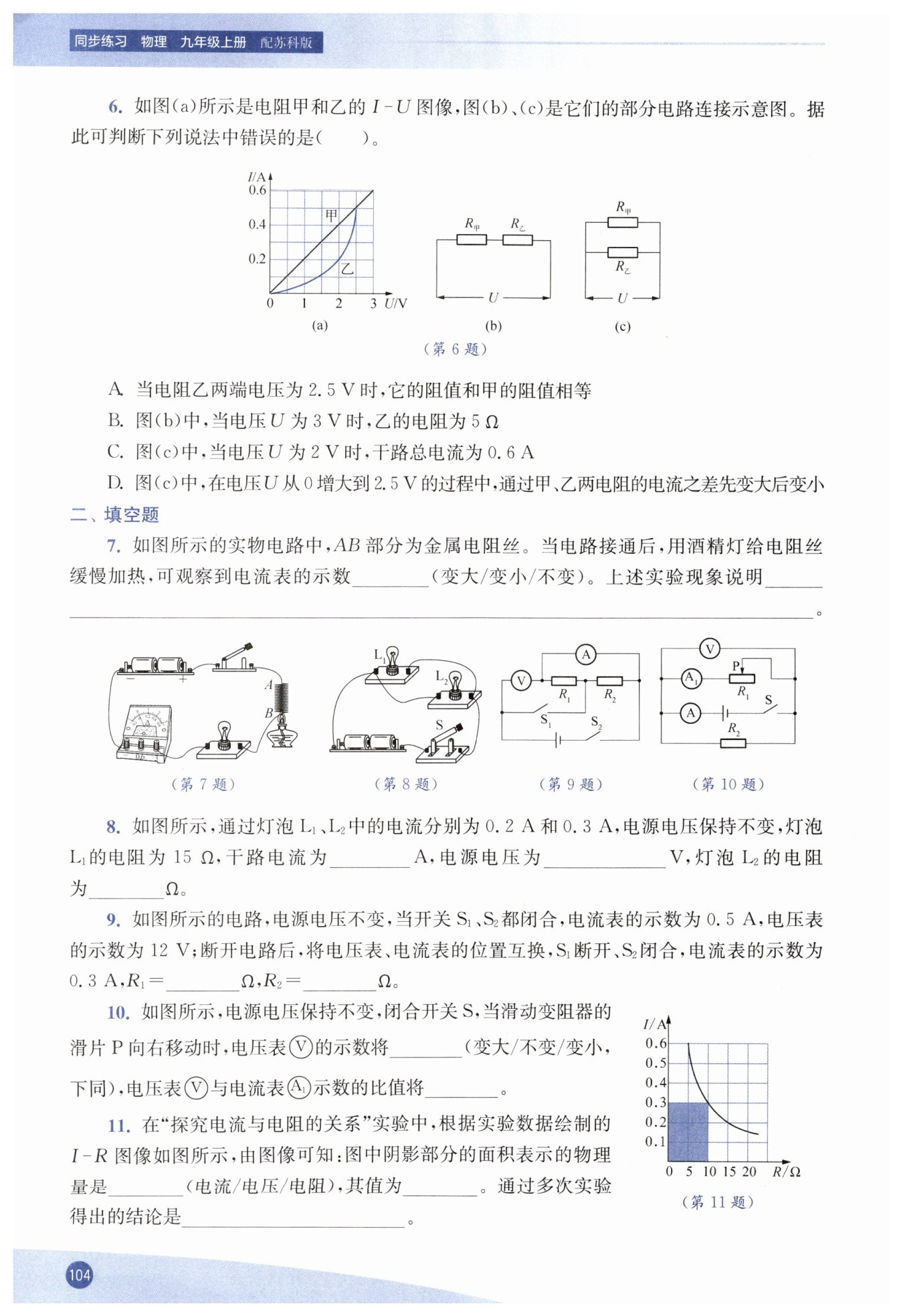

A. 由圖，乙電壓2.5V時電流0.5A，$R_{乙}=\frac{2.5V}{0.5A}=5\Omega$；甲為定值電阻，$R_{甲}=\frac{3V}{0.6A}=5\Omega$，阻值相等，A正確。
B. 圖串聯，U=3V時，電流I=0.2A（由圖甲I-U線得）。甲電壓$U_{甲}=IR_{甲}=0.2A×5\Omega=1V$，乙電壓$U_{乙}=3V - 1V=2V$。由圖乙電壓2V時電流0.2A，$R_{乙}=\frac{2V}{0.2A}=10\Omega$，B錯誤。
C. 圖并聯，U=2V時，甲電流0.4A，乙電流0.2A，總電流$I=0.4A + 0.2A=0.6A$，C正確。
D. 圖中，電壓從0到2.5V，甲電流$I_{甲}=\frac{U}{5\Omega}$，乙電流$I_{乙}$由圖得。電流差$\Delta I=I_{甲}-I_{乙}$，0-2.5V間$\Delta I$先變大后變小，D正確。
答案：B

【答案】：
24 16

【解析】：
當開關$S_1$、$S_2$都閉合時，$R_1$與$R_2$并聯，電壓表測電源電壓，電流表測通過$R_1$的電流。
電源電壓$U = 12\ V$，通過$R_1$的電流$I_1=0.5\ A$，
由$I=\frac{U}{R}$得$R_1=\frac{U}{I_1}=\frac{12\ V}{0.5\ A} = 24\ \Omega$。
將電壓表、電流表位置互換，$S_1$斷開、$S_2$閉合時，$R_1$與$R_2$串聯，電流表測電路電流$I=0.3\ A$，
電路總電阻$R=\frac{U}{I}=\frac{12\ V}{0.3\ A} = 40\ \Omega$，
$R_2=R - R_1=40\ \Omega-24\ \Omega = 16\ \Omega$。
24 16

電壓 3V 電壓一定時，通過導體的電流與其電阻成反比
