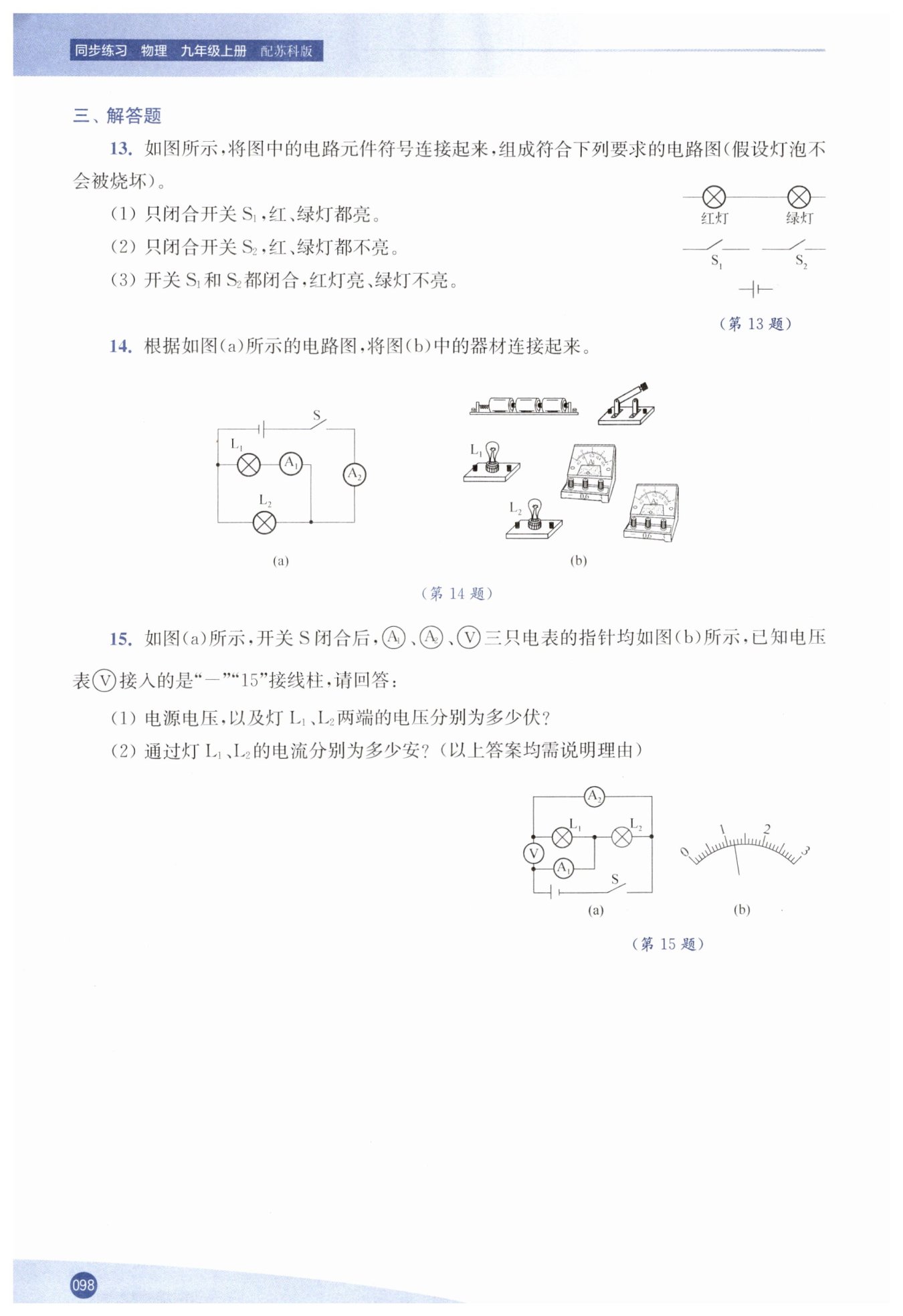

（1）由電路圖可知，兩燈泡并聯，電壓表測電源的電壓，電流表$A_1$測干路電流，電流表$A_2$測$L_1$支路的電流。
因為電壓表接入的是“-”“15”接線柱，所以電壓表的量程為$0\sim15V，$分度值為$0.5V，$由圖可知，電壓表的示數為$6V，$即電源的電壓為$6V；$由于并聯電路中各支路兩端的電壓相等，所以燈$L_1$、$L_2$兩端的電壓均為$6V。$
（2）因為并聯電路中干路電流等于各支路電流之和，且兩電流表指針的位置相同，所以電流表$A_1$的量程為$0\sim3A，$分度值為$0.1A，$示數為$1.2A；$電流表$A_2$的量程為$0\sim0.6A，$分度值為$0.02A，$示數為$0.24A，$即通過$L_1$的電流為$0.24A。$
則通過$L_2$的電流：$I_2=I - I_1=1.2A - 0.24A=0.96A。$
答：（1）電源電壓為$6V，$燈$L_1$、$L_2$兩端的電壓均為$6V；$（2）通過燈$L_1$、$L_2$的電流分別為$0.24A$、$0.96A。$
