信息發布者：
D
D
B
B
D
A
【答案】：
D

【解析】：

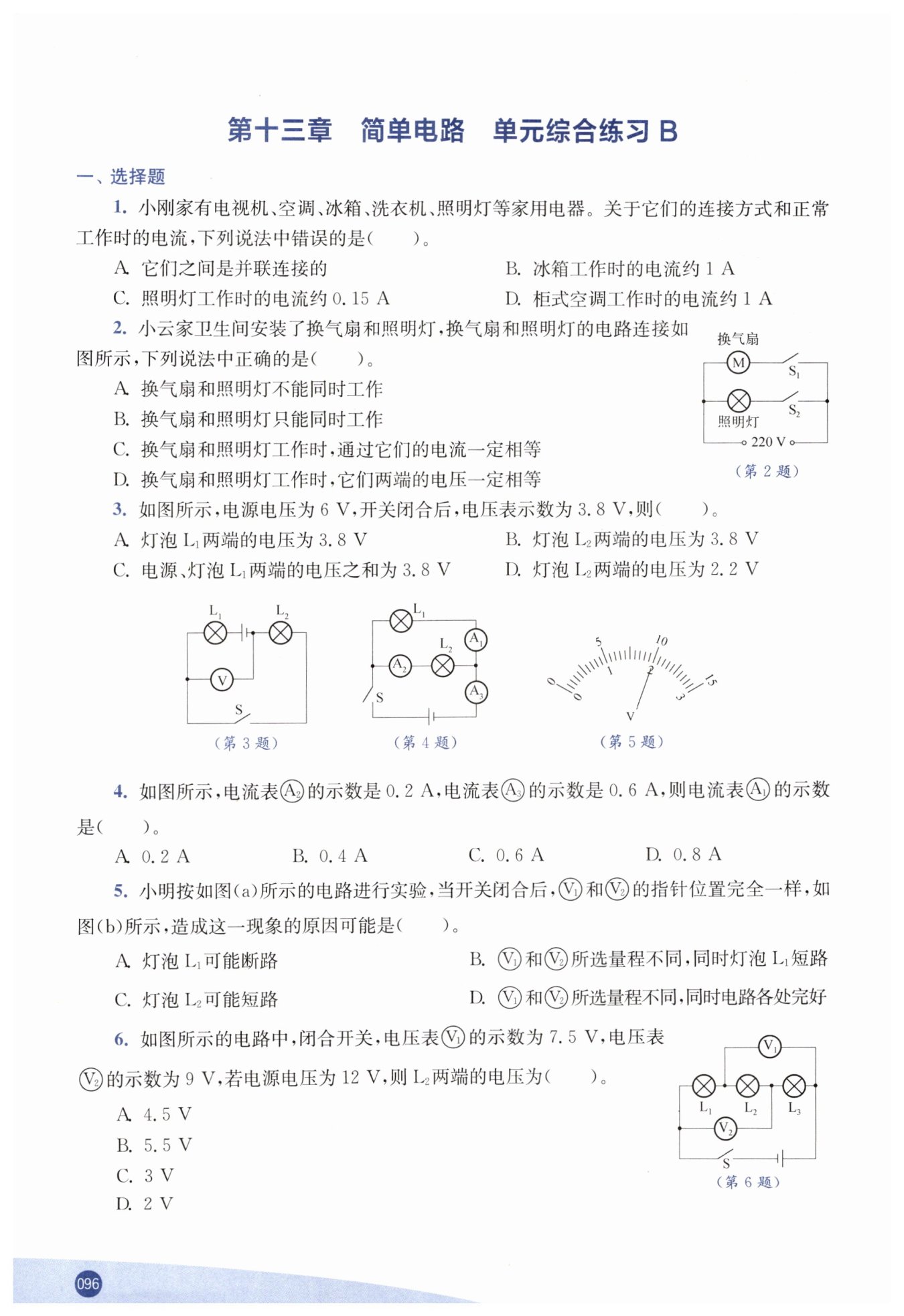

由圖可知，換氣扇和照明燈并聯，各自由開關$S_1$、$S_2$控制。
并聯電路中各支路用電器獨立工作、互不影響，所以換氣扇和照明燈能單獨工作，也能同時工作，A、B錯誤。
并聯電路各支路兩端電壓相等，都等于電源電壓$220\,V$，D正確。
由$I = \frac{U}{R}$，兩電器電阻未知，通過它們的電流不一定相等，C錯誤。
D
【答案】：
B

【解析】：
由電路圖可知，兩燈泡串聯，電壓表并聯在$L_2$兩端，測量$L_2$兩端的電壓。電源電壓$U=6\,V$，電壓表示數為$3.8\,V$，即$L_2$兩端電壓$U_2=3.8\,V$。串聯電路中總電壓等于各分電壓之和，所以$L_1$兩端電壓$U_1=U - U_2=6\,V-3.8\,V=2.2\,V$。
B
【答案】：
B

【解析】：
由圖可知，兩燈泡并聯，電流表$A_1$測$L_1$支路電流，$I_1 = 0.2\ A$；電流表$A_2$測$L_2$支路電流，$I_2 = 0.6\ A$；電流表$A_3$測干路電流。
并聯電路中干路電流等于各支路電流之和，所以$A_3$的示數$I = I_1 + I_2 = 0.2\ A + 0.6\ A = 0.8\ A$。
D
【答案】：
A

【解析】：
由電路圖可知，$L_1$、$L_2$、$L_3$串聯，電壓表$V_1$測$L_1$和$L_2$兩端的電壓，電壓表$V_2$測$L_2$和$L_3$兩端的電壓。
設$L_1$、$L_2$、$L_3$兩端的電壓分別為$U_1$、$U_2$、$U_3$，電源電壓為$U$。
根據串聯電路電壓規律可得：
$U_1 + U_2 + U_3 = U = 12\,V$ ①
$U_1 + U_2 = U_{V1} = 7.5\,V$ ②
$U_2 + U_3 = U_{V2} = 9\,V$ ③
由②得：$U_1 = 7.5\,V - U_2$，代入①得：$7.5\,V - U_2 + U_2 + U_3 = 12\,V$，解得$U_3 = 12\,V - 7.5\,V = 4.5\,V$。
將$U_3 = 4.5\,V$代入③得：$U_2 + 4.5\,V = 9\,V$，解得$U_2 = 9\,V - 4.5\,V = 4.5\,V$。
A
