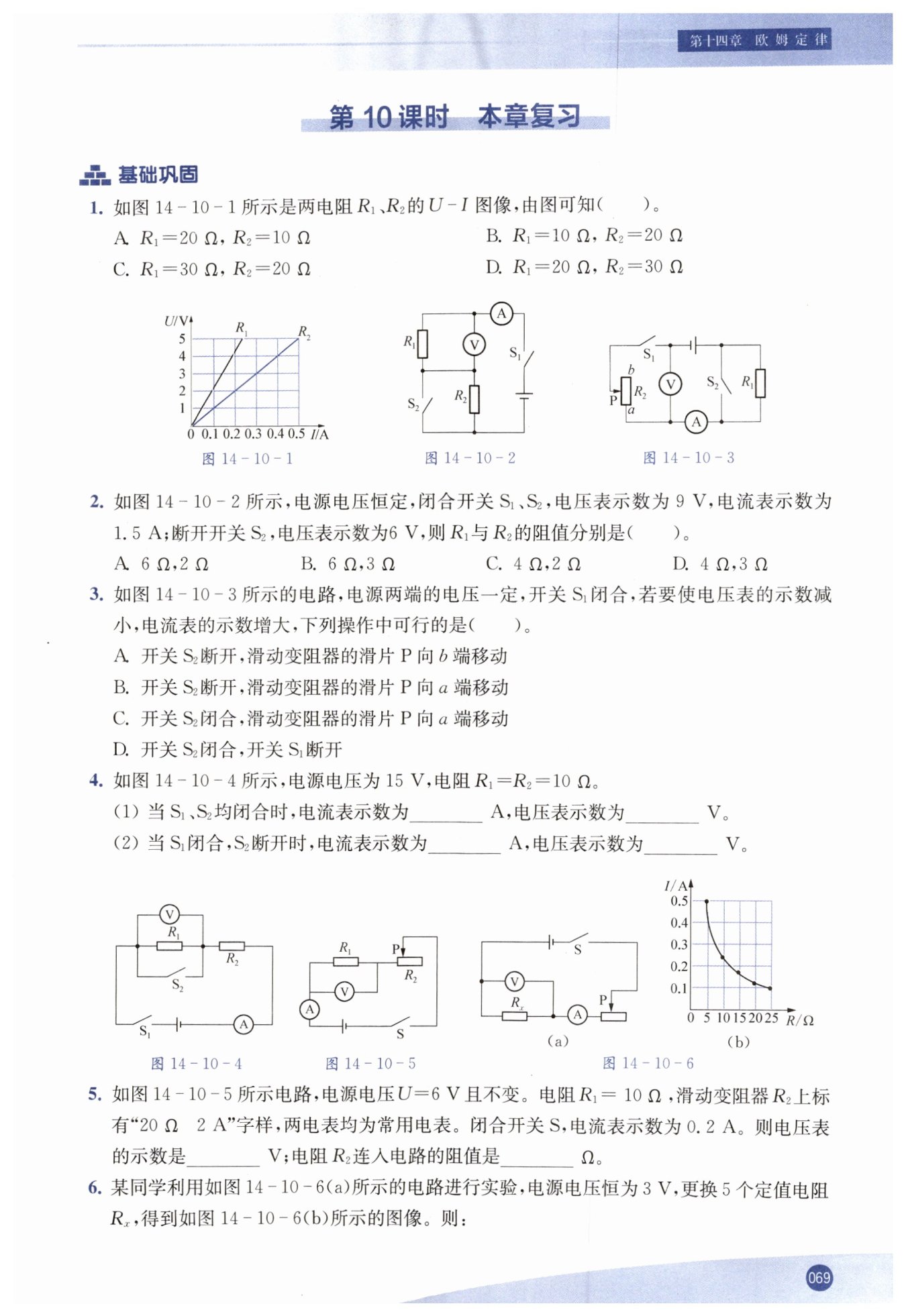

A

B

1.5

0

0.75

7.5

2

20

【答案】：
A

【解析】：
由U-I圖像可知，當$I=0.3\ A$時，$R_1$兩端電壓$U_1=6\ V$，$R_2$兩端電壓$U_2=3\ V$。
根據歐姆定律$R=\frac{U}{I}$，
$R_1=\frac{U_1}{I}=\frac{6\ V}{0.3\ A}=20\ \Omega$，
$R_2=\frac{U_2}{I}=\frac{3\ V}{0.3\ A}=10\ \Omega$。
A

【答案】：
B

【解析】：
閉合開關$S_1$、$S_2$時，$R_2$被短路，電路為$R_1$的簡單電路，電壓表測電源電壓，電流表測電路電流。
電源電壓$U = 9\ V$，此時電流$I_1=1.5\ A$，由$I=\frac{U}{R}$得$R_1=\frac{U}{I_1}=\frac{9\ V}{1.5\ A} = 6\ \Omega$。
斷開開關$S_2$時，$R_1$與$R_2$串聯，電壓表測$R_1$兩端電壓$U_1 = 6\ V$，則$R_2$兩端電壓$U_2=U - U_1=9\ V-6\ V=3\ V$。
串聯電路電流$I=\frac{U_1}{R_1}=\frac{6\ V}{6\ \Omega}=1\ A$，由$I=\frac{U}{R}$得$R_2=\frac{U_2}{I}=\frac{3\ V}{1\ A} = 3\ \Omega$。
$R_1=6\ \Omega$，$R_2=3\ \Omega$。
B

【答案】：
（1）1.5 0 （2）0.75 7.5

【解析】：
（1）當$S_1$、$S_2$均閉合時，$R_2$被短路，電路為$R_1$的簡單電路，電壓表被短路，電壓表示數為$0\ V$。電流表示數$I = \frac{U}{R_1} = \frac{15\ V}{10\ \Omega} = 1.5\ A$。
（2）當$S_1$閉合，$S_2$斷開時，$R_1$與$R_2$串聯，總電阻$R = R_1 + R_2 = 10\ \Omega + 10\ \Omega = 20\ \Omega$，電流表示數$I' = \frac{U}{R} = \frac{15\ V}{20\ \Omega} = 0.75\ A$，電壓表示數$U_1 = I'R_1 = 0.75\ A × 10\ \Omega = 7.5\ V$。
（1）1.5 0 （2）0.75 7.5

【答案】：
2 20

【解析】：
解：
$U_1 = I R_1 = 0.2\ A × 10\ \Omega = 2\ V$
$U_2 = U - U_1 = 6\ V - 2\ V = 4\ V$
$R_2 = \frac{U_2}{I} = \frac{4\ V}{0.2\ A} = 20\ \Omega$
2 20
