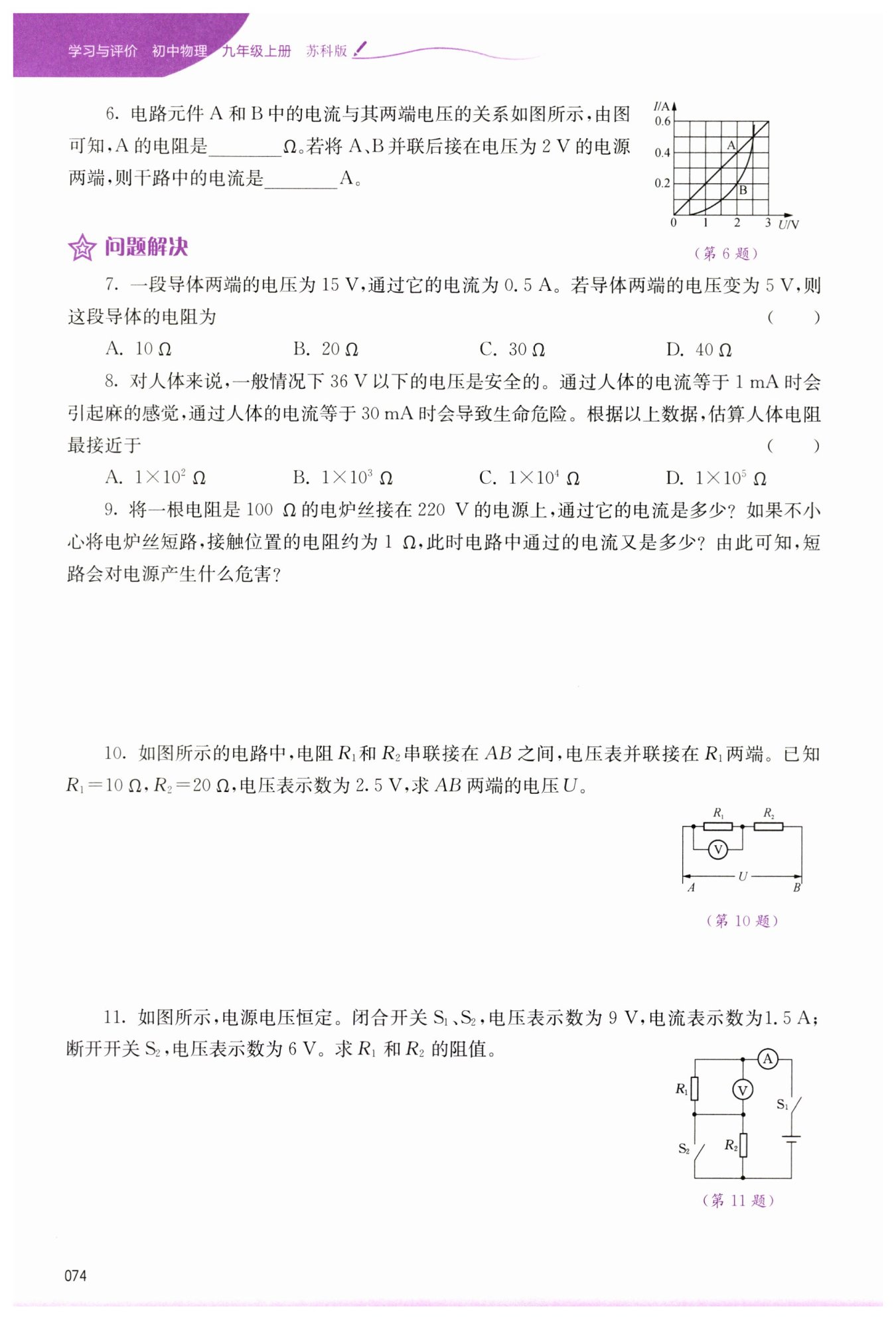

電子課本網 第74頁

第74頁

信息發布者:
5
0.6
C
B
解:根據歐姆定律$I=\frac{U}{R},$當電阻為$100\ \Omega$時,電流$I_{1}=\frac{220\ \text{V}}{100\ \Omega}=2.2\ \text{A};$短路時電阻為$1\ \Omega,$電流$I_{2}=\frac{220\ \text{V}}{1\ \Omega}=220\ \text{A}。$短路會使電路中的電流過大,可能會燒壞電源。
解:根據串聯電路電流處處相等,$I=\frac{U_{1}}{R_{1}}=\frac{2.5\ \text{V}}{10\ \Omega}=0.25\ \text{A},$$U_{2}=IR_{2}=0.25\ \text{A}\times20\ \Omega=5\ \text{V},$總電壓$U=U_{1}+U_{2}=2.5\ \text{V}+5\ \text{V}=7.5\ \text{V}。$
解:閉合開關$S_{1}$、$S_{2}$時,$R_{2}$短路,$R_{1}=\frac{U}{I}=\frac{9\ \text{V}}{1.5\ \text{A}}=6\ \Omega;$斷開$S_{2}$后,$R_{1}$與$R_{2}$串聯,電壓表示數6 V為$R_{1}$兩端電壓,電流$I=\frac{6\ \text{V}}{6\ \Omega}=1\ \text{A},$$R_{2}$兩端電壓$9\ \text{V}-6\ \text{V}=3\ \text{V},$$R_{2}=\frac{3\ \text{V}}{1\ \text{A}}=3\ \Omega。$
