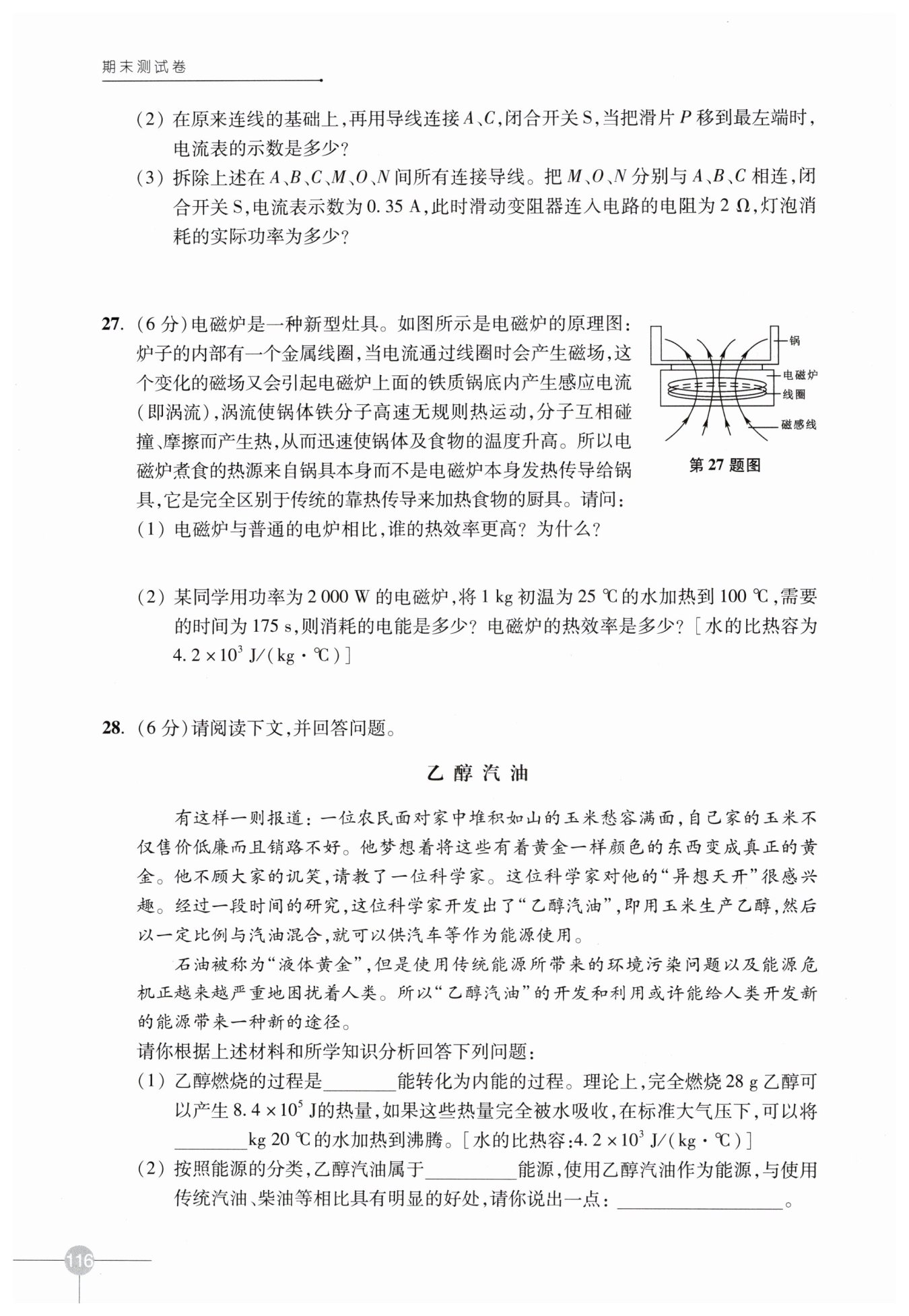

解?$：(2)$?用導線連接?$A、$??$C$?兩個接線柱，閉合開關?$S，$?把滑片?$P $?移到左端時，等效電路圖如圖所示：
從圖可知，電阻?$R $?和燈泡?$L $?并聯，電流表測量的是干路中的總電流，
當電壓為?$6\ \mathrm {V} $?時，通過電阻?$R $?的電流值?$I_{R}$?為?$0.5\ \mathrm {A}，$?此時燈泡正常發光，
而燈泡正常工作時的電流為：?$I_{L}=\frac {P_{L}}{U_{L}}=\frac {3\ \mathrm {W}}{6\ \mathrm {V}}=0.5\ \mathrm {A}，$?
∴干路中的總電流為：?$I=I_{L}+I_{R}=0.5\ \mathrm {A}+0.5\ \mathrm {A}=1\ \mathrm {A}.$?即電流表的示數為?$1\ \mathrm {A}.$?
?$(3)$?把?$M、$??$O、$??$N$?分別與?$A、$??$B、$??$C$?相連，閉合開關?$S，$?此時滑動變阻器連入電路的電阻為?$2\ \mathrm {Ω}，$?電阻?$R、$?燈泡?$L $?和滑動變阻器串聯，等效電路圖如圖所示：
此時電路中的電流為?$I'=0.35\ \mathrm {A}，$?滑動變阻器兩端電壓為?$U_{滑}=I'R_{滑}=0.35\ \mathrm {A}×2\ \mathrm {Ω}=0.7\ \mathrm {V}$?
由圖?$(\mathrm {c})$?得對應?$0.35\ \mathrm {A}$?的電阻?$R $?兩端電壓為?$2.5\ \mathrm {V}，$?
燈泡兩端的電壓為：?$U_{L{實}}=6\ \mathrm {V}-0.7\ \mathrm {V}-2.5\ \mathrm {V}=2.8\ \mathrm {V}$?
則此時小燈功率為：?$P_{L{實}}=U_{L{實}}I'=2.8\ \mathrm {V}×0.35\ \mathrm {A}=0.98\ \mathrm {W}.$?
