電子課本網 › 第124頁

第124頁

信息發布者：
0.16
10
誤差
A
滑片P移到b端時
$ \frac {U_{2}}{U_{1}-U_{2}}R_{最大}$

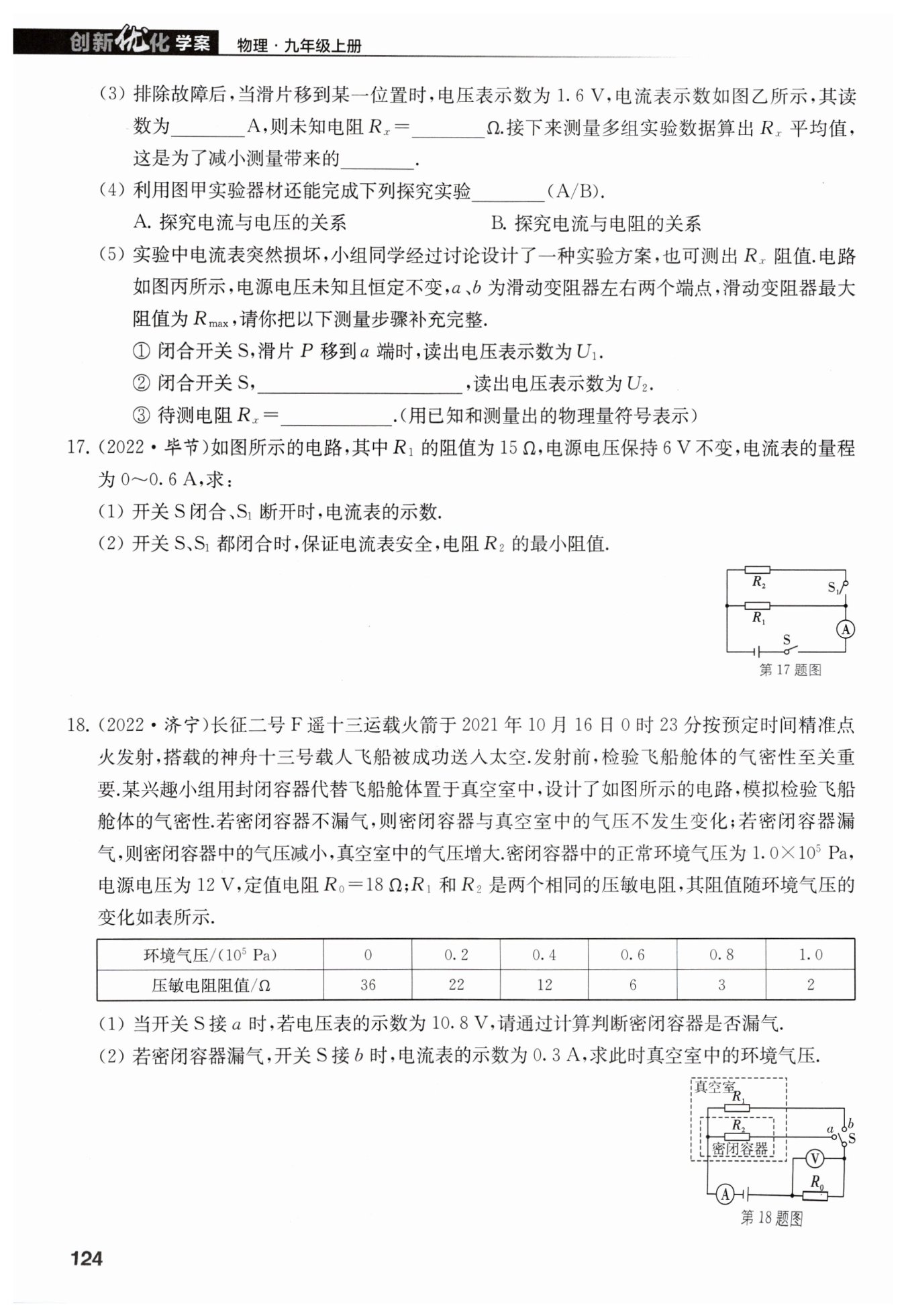

解：?$(1)$?由圖可知，開關?$S $?閉合、?$S_1$?斷開時，只有?$R_1$?工作，電流表測量的是通過?$R_1$?的電流，
通過?$R_1$?的電流：?$I_1=\frac {U}{R_1}=\frac {6\ \mathrm {V}}{15\ \mathrm {Ω}}=0.4\ \mathrm {A}$?，即電流表示數為?$0.4\ \mathrm {A}$?；
?$(2)$?開關?$S$?、?$S_1$?都閉合時，?$R_1$?、?$R_2$?并聯，
根據電流表量程可知，干路的總電流最大為?$0.6\ \mathrm {A}$?，
根據并聯電路的電流特點可知，通過電阻?$R_2$?的最大電流?$I_2=I-I_1=0.6\ \mathrm {A}-0.4\ \mathrm {A}=0.2\ \mathrm {A}$?；
根據并聯電路的電壓特點可知，?$R_2$?兩端的電壓?$U_2=U=6\ \mathrm {V}$?，
由歐姆定律可知，?$R_2$?的最小阻值：?$R_2=\frac {U_2}{I_2}=\frac {6\ \mathrm {V}}{0.2\ \mathrm {A}}=30\ \mathrm {Ω}.$?
解：?$(1)$?由電路圖可知，當開關?$S $?接?$a$?時，定值電阻?$R_0$?與壓敏電阻?$R_2$?串聯，
電流表測量電路中的電流，電壓表測量定值電阻?$R_0$?兩端的電壓?$.$?
此時電路中的電流為：?$I=I_0=\frac {U_0}{R_0}=\frac {10.8\ \mathrm {V}}{18\ \mathrm {Ω}}=0.6\ \mathrm {A}$?，
電路中的總電阻為：?$R=\frac {U}{I}=\frac {12\ \mathrm {V}}{0.6\ \mathrm {A}}=20\ \mathrm {Ω}$?，
則壓敏電阻?$R_2$?此時的阻值為：?$R_2=R-R_0=20\ \mathrm {Ω}-18\ \mathrm {Ω}=2\ \mathrm {Ω}$?，
由表中數據可知，此時密閉容器中的環境氣壓為?$1.0×10^5\ \mathrm {Pa}$?，等于密閉容器中的正常環境氣壓，
故密閉容器不漏氣；
?$(2)$?由電路圖可知，當開關?$S $?接?$b$?時，定值電阻?$R_0$?與壓敏電阻?$R_1$?串聯，電流表測量電路中的電流，電壓表測量定值電阻?$R_0$?兩端的電壓?$.$?
此時電路中的總電阻為：?$R'=\frac {U}{I'}=\frac {12\ \mathrm {V}}{0.3\ \mathrm {A}}=40\ \mathrm {Ω}$?，
則壓敏電阻?$R_1$?此時的阻值為：?$R_1=R'-R_0=40\ \mathrm {Ω}-18\ \mathrm {Ω}=22\ \mathrm {Ω}$?，
由表中數據可知，此時真空室中的環境氣壓為?$0.2×10^5\ \mathrm {Pa}.$?
